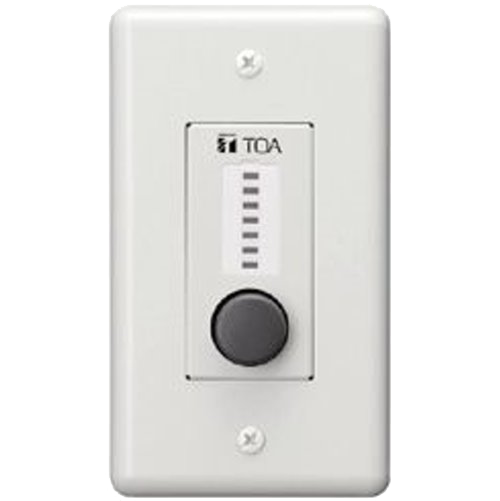

ZM-9012

Fernbedienfeld mit Lautstärkesteller und  8-stufiger LED Statusanzeige

Das ZM-9012 wurde für den exklusiven Einsatz mit dem Verstärker der Serie 9000M2 oder dem M-864D entwickelt. Das ZM-9012 ist ein wandmontiertes Fernbedienfeld mit einem Lautstärkeregler. Es wird in Verbindung mit dem Fernbedienungsmodul RC-001T oder M-864D verwendet. Es kann in einer standardmäßigen 1fach-Schaltbox in der Wand montiert werden.






  • Lautstärkeregler für beliebige Ein- und Ausgänge
  • Verwendung mit RC-001T





  • Spezifikation

  • ZM-9012

    ZM-9011

    ZM-9013

    ZM-9014

    Spannungsversorgung

    24 V DC versorgt durch RC-001T

    24 V DC versorgt von RC-001T

    24 V DC versorgt durch RC-001T

    24 V DC versorgt durch  RC-001T

    Stromaufnahme

    0.05 A

    0.05 A

    0.05 A

    0.05 A

    Anzeigen

    Level-Indikatoren

    4 Funktionsindikatoren

    8 Funktionsanzeigen

    4 Funktionsanzeigen, Pegelanzeigen

    Ausführung

    Stahlblechplatte, oberflächenbehandelt, lackiert, weiß

    Stahlblechplatte, oberflächenbehandelt, lackiert, weiß

    Stahlblechplatte, oberflächenbehandelt, lackiert, weiß

    Stahlblechplatte, oberflächenbehandelt, lackiert, weiß

    Abmessungen

    72 x 127 x 57.5 mm (B x H x T)

    72 x 127 x 49.5 mm (B x H x T)

    72 x 127 x 50.5 mm (B x H x T)

    72 x 127 x 58.5 mm (B x H x T)

    Gewicht

    0.16 kg

    0.16 kg

    0.3 kg

    0.3 kg

    Zubehör (enthalten)

    Montageschraube, Schalttafeleinbauschraube, Abnehmbarer Klemmenstecker (10-polig)

    Montageschraube, Schalttafeleinbauschraube, Abnehmbarer Klemmenstecker (10-polig)

    Montageschraube, Schalttafeleinbauschraube, Abnehmbarer Klemmenstecker (10-polig)

    Schraube für Kastenmontage, Schalttafeleinbauschraube, abnehmbarer Anschlussstecker (10-polig)

  • Ausschreibungstext
  • Ausschreibungstext zum Produkt:

    Bidirektionale Fernsteuereinheit für den volldigitalen Mischer M-9000M2. Endlosdrehsteller zur Anpassung der Lautstärke einer beliebigen Gruppe von Kanälen. Eine siebenstellige LED Anzeige zeigt den aktuellen Lautstärkepegel an. Einfache Unterputzmontage.
     Höhe:  12,7cm
     Tiefe:  5,6cm
     Breite:  7,2cm
     Fabrikat: TOA
     Typ: ZM-9012


  • Download
  • BroschüreDatenblattBedienungsanleitung



ZM-9012

ZM-9011

ZM-9013

ZM-9014

Spannungsversorgung

24 V DC versorgt durch RC-001T

24 V DC versorgt von RC-001T

24 V DC versorgt durch RC-001T

24 V DC versorgt durch  RC-001T

Stromaufnahme

0.05 A

0.05 A

0.05 A

0.05 A

Anzeigen

Level-Indikatoren

4 Funktionsindikatoren

8 Funktionsanzeigen

4 Funktionsanzeigen, Pegelanzeigen

Ausführung

Stahlblechplatte, oberflächenbehandelt, lackiert, weiß

Stahlblechplatte, oberflächenbehandelt, lackiert, weiß

Stahlblechplatte, oberflächenbehandelt, lackiert, weiß

Stahlblechplatte, oberflächenbehandelt, lackiert, weiß

Abmessungen

72 x 127 x 57.5 mm (B x H x T)

72 x 127 x 49.5 mm (B x H x T)

72 x 127 x 50.5 mm (B x H x T)

72 x 127 x 58.5 mm (B x H x T)

Gewicht

0.16 kg

0.16 kg

0.3 kg

0.3 kg

Zubehör (enthalten)

Montageschraube, Schalttafeleinbauschraube, Abnehmbarer Klemmenstecker (10-polig)

Montageschraube, Schalttafeleinbauschraube, Abnehmbarer Klemmenstecker (10-polig)

Montageschraube, Schalttafeleinbauschraube, Abnehmbarer Klemmenstecker (10-polig)

Schraube für Kastenmontage, Schalttafeleinbauschraube, abnehmbarer Anschlussstecker (10-polig)

Ausschreibungstext zum Produkt:

Bidirektionale Fernsteuereinheit für den volldigitalen Mischer M-9000M2. Endlosdrehsteller zur Anpassung der Lautstärke einer beliebigen Gruppe von Kanälen. Eine siebenstellige LED Anzeige zeigt den aktuellen Lautstärkepegel an. Einfache Unterputzmontage.
 Höhe:  12,7cm
 Tiefe:  5,6cm
 Breite:  7,2cm
 Fabrikat: TOA
 Typ: ZM-9012


BroschüreDatenblattBedienungsanleitung
