Digitale Mischverstärker
Der A-2030D-EB ist ein preisgünstiger Mischverstärker, der sich für die Übertragung von Durchsagen oder Hintergrundmusik in Schulen, Büros, Geschäften, Fabriken, Moscheen, Kirchen und großen Räumen eignet.
A-2030D | ||||
Spannungsversorgung | 220 - 240 V AC, 50 / 60 Hz | 220 - 240 V AC, 50 / 60 Hz | 220 - 240 V AC, 50 / 60 Hz | 220 - 240 V AC, 50 / 60 Hz |
Nennausgangsleistung | 30 W | 60 W | 120 W | 240 W |
Frequenzbereich | 50 Hz - 20 kHz (±3 dB) | 50 Hz - 20 kHz (±3 dB) | 50 Hz - 20 kHz (±3 dB) | 50 Hz - 20 kHz (±3 dB) |
Klirrfaktor | < 1 % (bei 1 kHz, 1/3 Nennleistung) | < 1 % (bei 1 kHz, 1/3 Nennleistung) | < 1 % (bei 1 kHz, 1/3 Nennleistung) | < 1 % (bei 1 kHz, 1/3 Nennleistung) |
Ausgänge | 100 V (330 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (170 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (83 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (42 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch |
Leistungsaufnahme | 12 W (EN 62368-1, 1/8 Nennleistung) | 16 W | 34 W | 48 W |
Verstärker | Class D | Class D | Class D | Class D |
Stromaufnahme | EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping) | EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping) | EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping) | EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping) |
Fremdspannungsabstand | 60 dB (oder mehr) | 60 dB (oder mehr) | 60 dB (oder mehr) | 60 dB (oder mehr) |
Anzahl Kanäle | 1 | 1 | 1 | 1 |
Anschließbare Mikrofone | 3 | 3 | 3 | 3 |
Eingänge | MIC 1 – 3: -60 dBV, 600 Ω, symmetrisch, Klinkenbuchse, MIC1: Phantomspeisung +21V AUX1, 2: -20 dBV, 10 kΩ, unsymmetrisch, Cinch | MIC 1 – 3: -60 dBV, 600 Ω, symmetrisch, Klinkenbuchse, MIC1: Phantomspeisung +21V AUX1, 2: -20 dBV, 10 kΩ, unsymmetrisch, Cinch | MIC 1-3: -60dBV, 600 Ohm, symmetrisch, Klinkenbuchse | MIC 1-3: -60dBV, 600 Ohm, symmetrisch, Klinkenstecker, MIC1: Phantomspeisung +21V |
Ausgänge | 100 V (330 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (170 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (83 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (42 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch |
Ausführung | ABS-Kunststoff, Stahlblechplatte, schwarz | ABS-Kunststoff, Stahlblechplatte, schwarz | ABS-Kunststoff, Stahlblechplatte, schwarz | ABS-Kunststoff, Stahlblechplatte, schwarz |
Abmessungen | 420 x 100.6 x 280.3 mm (B x H x T) | 420 x 100.6 x 280.3 mm (B x H x T) | 420 x 100.6 x 280.3 mm (B x H x T) | 420 x 100.6 x 280.3 mm (B x H x T) |
Gewicht | 4 kg | 4.6 kg | 4 kg | 4 kg |
Der Mischverstärker ist mit stromsparender Digitaltechnik ausgestattet, wird mit 230V AC betrieben und verfügt über einen Netzschalter und eine Betriebsanzeige auf der Vorderseite. Mit ihm lassen sich bis zu 3 symmetrische MIC- (Klinkenstecker) und 2 unsymmetrische AUX-Eingänge (Cinch-Buchsen) mischen und steuern. Die Lautsprecherausgänge sind symmetrisch (erdfrei) und hochohmig, ein niederohmigen REC-Ausgang ist ebenfalls vorhanden. Der Verstärker erfüllt die folgenden Leistungskriterien: Ausgangsleistung: 30W bei weniger als 1 % THD (bei 1 kHz, 1/3 Nennleistung). Frequenzgang: 50 Hz bis 20 kHz (+/-3 dB) mit einem SNR von über 60 dB. MIC1: Phantomspeisung (DC +21 V) und Stummschaltung (von anderen Eingangssignalen durch 0 - 30 dB Dämpfung). Klangregelungen: Bass +/-10 dB bei 100 Hz, Höhen +/-10 dB bei 10 kHz. Leistungs-, Signal- und Spitzenwertanzeigen sind vorhanden. Die Frontplatte besteht aus schwarzem ABS-Kunststoff, das Gehäuse aus schwarzem Stahlblech. Die Abmessungen betragen 420 (B) x 100,6 (H) x 280,3 (T) mm, das Gewicht 4,0 kg.

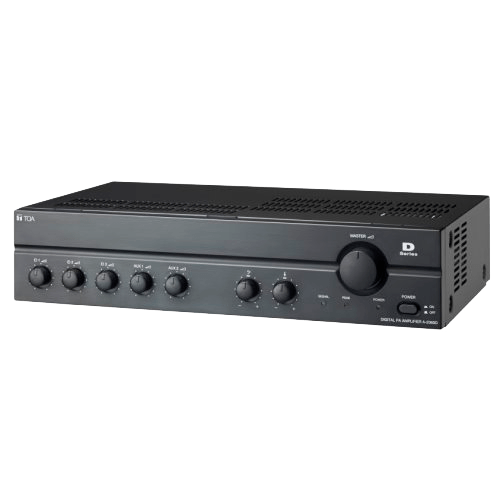

Der Mischverstärker ist ein TOA-Modell A-2030D.
 |  |  |
| Broschüre | Datenblatt | Bedienungsanleitung |
A-2030D | ||||
Spannungsversorgung | 220 - 240 V AC, 50 / 60 Hz | 220 - 240 V AC, 50 / 60 Hz | 220 - 240 V AC, 50 / 60 Hz | 220 - 240 V AC, 50 / 60 Hz |
Nennausgangsleistung | 30 W | 60 W | 120 W | 240 W |
Frequenzbereich | 50 Hz - 20 kHz (±3 dB) | 50 Hz - 20 kHz (±3 dB) | 50 Hz - 20 kHz (±3 dB) | 50 Hz - 20 kHz (±3 dB) |
Klirrfaktor | < 1 % (bei 1 kHz, 1/3 Nennleistung) | < 1 % (bei 1 kHz, 1/3 Nennleistung) | < 1 % (bei 1 kHz, 1/3 Nennleistung) | < 1 % (bei 1 kHz, 1/3 Nennleistung) |
Ausgänge | 100 V (330 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (170 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (83 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (42 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch |
Leistungsaufnahme | 12 W (EN 62368-1, 1/8 Nennleistung) | 16 W | 34 W | 48 W |
Verstärker | Class D | Class D | Class D | Class D |
Stromaufnahme | EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping) | EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping) | EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping) | EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping) |
Fremdspannungsabstand | 60 dB (oder mehr) | 60 dB (oder mehr) | 60 dB (oder mehr) | 60 dB (oder mehr) |
Anzahl Kanäle | 1 | 1 | 1 | 1 |
Anschließbare Mikrofone | 3 | 3 | 3 | 3 |
Eingänge | MIC 1 – 3: -60 dBV, 600 Ω, symmetrisch, Klinkenbuchse, MIC1: Phantomspeisung +21V AUX1, 2: -20 dBV, 10 kΩ, unsymmetrisch, Cinch | MIC 1 – 3: -60 dBV, 600 Ω, symmetrisch, Klinkenbuchse, MIC1: Phantomspeisung +21V AUX1, 2: -20 dBV, 10 kΩ, unsymmetrisch, Cinch | MIC 1-3: -60dBV, 600 Ohm, symmetrisch, Klinkenbuchse | MIC 1-3: -60dBV, 600 Ohm, symmetrisch, Klinkenstecker, MIC1: Phantomspeisung +21V |
Ausgänge | 100 V (330 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (170 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (83 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch | 100 V (42 Ohm) Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch |
Ausführung | ABS-Kunststoff, Stahlblechplatte, schwarz | ABS-Kunststoff, Stahlblechplatte, schwarz | ABS-Kunststoff, Stahlblechplatte, schwarz | ABS-Kunststoff, Stahlblechplatte, schwarz |
Abmessungen | 420 x 100.6 x 280.3 mm (B x H x T) | 420 x 100.6 x 280.3 mm (B x H x T) | 420 x 100.6 x 280.3 mm (B x H x T) | 420 x 100.6 x 280.3 mm (B x H x T) |
Gewicht | 4 kg | 4.6 kg | 4 kg | 4 kg |
Der Mischverstärker ist mit stromsparender Digitaltechnik ausgestattet, wird mit 230V AC betrieben und verfügt über einen Netzschalter und eine Betriebsanzeige auf der Vorderseite. Mit ihm lassen sich bis zu 3 symmetrische MIC- (Klinkenstecker) und 2 unsymmetrische AUX-Eingänge (Cinch-Buchsen) mischen und steuern. Die Lautsprecherausgänge sind symmetrisch (erdfrei) und hochohmig, ein niederohmigen REC-Ausgang ist ebenfalls vorhanden. Der Verstärker erfüllt die folgenden Leistungskriterien: Ausgangsleistung: 30W bei weniger als 1 % THD (bei 1 kHz, 1/3 Nennleistung). Frequenzgang: 50 Hz bis 20 kHz (+/-3 dB) mit einem SNR von über 60 dB. MIC1: Phantomspeisung (DC +21 V) und Stummschaltung (von anderen Eingangssignalen durch 0 - 30 dB Dämpfung). Klangregelungen: Bass +/-10 dB bei 100 Hz, Höhen +/-10 dB bei 10 kHz. Leistungs-, Signal- und Spitzenwertanzeigen sind vorhanden. Die Frontplatte besteht aus schwarzem ABS-Kunststoff, das Gehäuse aus schwarzem Stahlblech. Die Abmessungen betragen 420 (B) x 100,6 (H) x 280,3 (T) mm, das Gewicht 4,0 kg.
Der Mischverstärker ist ein TOA-Modell A-2030D.
| | |
| Broschüre | Datenblatt | Bedienungsanleitung |
