Rahmen Sprachalarmanlage

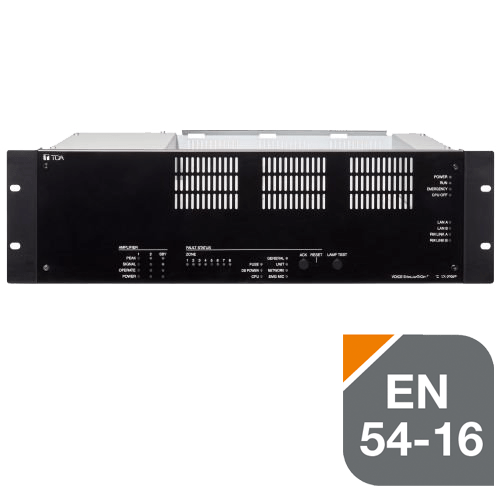

Das VX-3008F ist ein Systemrahmen zur Steuerung von Sprachnachrichten des Sprachalarmierungssystem VX-3000 von TOA, das der europäischen Norm EN 54 für Brandmeldeanlagen entspricht. Es verfügt über mehrere Audioeingänge und gibt die verstärkten Audiosignale an die Lautsprecherleitungen aus, insofern die optionalen Leistungsverstärkermodule installiert sind. Gefahrenmeldungen kann eine höhere Priorität zugewiesen werden als den regulären Durchsagen. Dabei können zwei Muster der Gefahrenmeldung gleichzeitig aktiviert werden. Als Netzwerk-basiertes System eignet es sich auch für den Einsatz bei verteilten Standorten. Zu den Vorteilen des VX-3008F-Systemrahmens zählen: Digitale Signalverarbeitung, die eine akustische Anpassung an die verschiedenen Eingangsquellen und die zu beschallenden Räume und Flächen ermöglicht. Automatische Echounterdrückung, die die Rückkopplung akustischer Signale vermindert. VOX-Funktion, die die Start-/Stopp-Steuerung der Durchsage über einen Audio-Trigger ermöglicht. ANC-Funktion (ambient noise control) ermöglicht die Umgebungsgeräuschkontrolle. Dabei unterscheidet die ANC-Funktion zwischen dem Ausgangsgeräusch des Systemrahmens und dem Umgebungsgeräusch. Das Ausgangsgeräusch des Geräts wird nicht als Rauschen erkannt. LED-Anzeigen in der Front des VX-3008F zeigen den Fehlerstatus und den Signalstatus des Leistungsverstärkers an. Der Systemrahmen verfügt über 8 Lautsprecherausgangskanäle. Insgesamt können 3 Leistungsverstärkermodule (2 Zonenverstärker und 1 Havarie-Verstärker) installiert werden. Es können 8 Lautsprecherzonen angesteuert werden oder 4 Zonen mit A/B-Verkabelung der Lautsprecherlinien. Ausgestattet mit einem Matrix-Ausgang können die Zonen einem oder beiden Verstärkern zugeordnet werden (2-kanaliger Audiobus). Durch Festlegen des Matrixausgabeziels können 1-Bus- und 2-Bus-Zonen gleichzeitig verwendet werden. Das System kann auf 16/24/32 Zonen bzw. 8/12/16 A/B-Zonen erweitert werden. Die Anzahl der Zonen kann erhöht werden, indem der Rahmen mit Verstärkermodul(en) und ein Erweiterungsrahmen ohne Verstärkermodul verbunden werden. Da der VX-3008F über einen Eingangs- / Ausgangsanschluss für den Havarie-Verstärker verfügt, kann der Havarie-Verstärker im eingebauten Zustand von weiteren VX-3000F-Einheiten gemeinsam genutzt werden.
VX-3008F | VX-3004F | VX-3016F | |
Spannungsversorgung | 31 V DC (Spannungsbereich: 20 – 40 V DC) | 31 V DC (Spannungsbereich: 20 – 40 V DC) | 31 V DC (Spannungsbereich: 20 – 40 V DC) |
Frequenzbereich | 40 Hz - 20 kHz (±1 dB) | 40 Hz - 20 kHz (±1 dB) | 40 Hz - 20 kHz (±1 dB) |
Klirrfaktor | < 1 % (bei 1 kHz) | < 1 % (bei 1 kHz) | < 1 % (bei 1 kHz) |
Leistungsaufnahme | max. 85 W bei 31 VDC | max. 85 W bei 31 VDC | max. 90 W bei 31 VDC |
Fremdspannungsabstand | 60 dB (oder mehr) | 60 dB (oder mehr) | 60 dB (oder mehr) |
Steuereingänge | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) | 16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel) |
Steuerausgänge | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 8 | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 8 | Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 16 |
Eingang / Ausgang | Lautsprecherausgänge: 8 Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) | Lautsprecherausgänge: 4 AB-Zonen Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) | Lautsprecherausgang: 16 Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung) |
Anzeigen | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power | Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power |
Anschluss | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, Erweiterungsausgänge, DC-Eingang, Audioeingänge | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, DC-Eingang, Audioeingänge | RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2 Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, Erweiterungsausgänge, DC-Eingang, Audioeingänge |
Audioeingang | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable |
Max. Luftfeuchtigkeit (im Betrieb) | 90 % oder weniger | 90 % oder weniger | 90 % oder weniger |
Betriebstemperatur | -5 °C bis +45 °C | -5 °C bis +45 °C | -5 °C bis +45 °C |
Ausführung | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz | Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz |
Abmessungen | 482 x 132.6 x 345 mm (B x H x T) | 482 x 132.6 x 345 mm (B x H x T) | 482 x 132.6 x 345 mm (B x H x T) |
Gewicht | 7.9 kg | 7.6 kg | 7.9 kg |
Zubehör (enthalten) | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 6, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 2, abnehmbarer Anschlussstecker (17 Pins) x 1, Ferritkabelklemme x 2 | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 2, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 2, abnehmbarer Anschlussstecker (17 Pins) x 1, Ferritkabelklemme x 2 | CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 4, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 4, abnehmbarer Anschlussstecker (17 Pins) x 2, Ferritkabelklemme x 2 |
Ausschreibungstext zum Produkt:
Grundrahmen für 3 Verstärkermodule mit 8 überwachten Lautsprecherlinienausgängen. Zwei Verstärkermodule können beliebig und überlappend den Ausgängen zugeordnet werden. Dabei werden die Ausgänge mit überlappenden Verstärkern im Betrieb automatisch auf den Verstärker geschaltet, dessen Signal zu übertragen ist. Das erlaubt die gleichzeitige Übertragung von zwei verschiedenen Audiosignalen vom Grundrahmen, so dass zum Beispiel bei einer Durchsage auf bestimmten Ausgängen nicht die Hintergrundmusik auf den anderen Ausgängen unterbrochen wird. Das optionale dritte Verstärkermodul ist als Havarieverstärker nutzbar. Bis zu 4 dieser Grundrahmen können zur Erweiterung der Anzahl der Ausgänge auf 32 kaskadiert werden.
Die Linienüberwachung kann per Impedanzmessung oder mittels Linienendmodul erfolgen. Die Einstellung der Impedanzabweichungen für die Anzeige einer Unterbrechung oder eines Kurzschlusses können für jeden Ausgang getrennt eingestellt werden.
Der Grundrahmen verfügt über 4 allgemeine symmetrische Audioeingänge (Mikrofon (mit oder ohne Phantomspeisung)/ Linienpegel) und zwei Eingänge für bis zu 8 Sprechstellen (Bussystem). Dazu kommen 16 Steuereingänge für Kontakte, 2 Steuereingänge zur Spannungssteuerung, 8 „open-collector“- und 8 Relais-Steuerausgänge, zwei Netzwerkanschlüsse (Ethernet) mit Switch-Funktion und RSTP für Redundanz sowie einen redundanten Spannungseingang mit Überwachung zur Stromversorgung.
Alle gemäß EN 54-16 geforderten optischen und akustischen Anzeigen und Bedienelemente befinden sich auf der Frontblende. Weitere Anzeigen sind vorhanden für Störungen jeder Lautsprecherlinie, CPU-Status, Netzwerk-Status, Status der Sprechstellenleitungen, Verstärkerstatus sowie Signalanwesenheit und Übersteuerung für jeden Verstärkerkanal.
Die Konfigurationssoftware ist im Preis inbegriffen.
Übertragungsbereich (mit Verstärkern): 40 – 16.000 Hz
Signal-Rauschabstand: > 105 dB (A-gewichtet, 100 V)
Klirrfaktor: < 1% (1 kHz, Nennleistung)
Relais-Steuerausgänge: max. 5A, 40V= oder 125V~
Versorgungsspannung: 31 V=
Spannungsarbeitsbereich: 20 V= bis 34 V=
Fabrikat: TOA
Typ: VX-3008F
