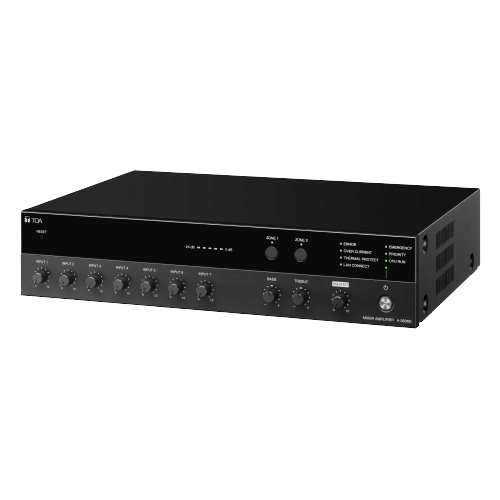

A-3606D

Digitaler Mischverstärker


Die digitalen Mischverstärker der A-3600D Serie bieten maximale Flexibilität mit bis zu sieben Eingängen und einer Leistung von bis zu 480 W. Die browserbasierte Steuerung und Überwachung reduziert Ihre Zeit für die Fehlersuche und Anpassung von Systemen. Rückkopplungsunterdrückung, Eingangsprioritäten, ein schlankes neues Erscheinungsbild und die legendäre Qualität und Zuverlässigkeit von TOA machen sie zu einer perfekten Lösung für Hintergrundmusik und Durchsagen. Die A-3600D-Serie ist bestens geeignet für Einzelhandelsgeschäfte, Supermärkte, Bildungseinrichtungen, Büros, Gotteshäuser und Fabriken. Kristallklare Durchsagen und eine hohe Klangqualität und mit 7 Audioeingängen, Zonenwahlschalter für 2 Zonen (hoher und niedriger Impedanz), Prioritäts- und Notrufdurchsagen (über den Steuereingang schaltbar) machen die A-3600D Serie besonders vielseitig und einzigartig. Die digitalen Class D Verstärker sind höhst energieeffizient, umweltfreundlich und kostengünstig.- 60 W Class D-Verstärker



- Für hoch- und niederohmige Lautsprecher
- AC-Netz 100V - 240V
- 8 Eingänge (4x MIC/AUX wählbar, 2x MIC, 1x AUX, 1x Endstufe)
- 4x Mikrofoneingänge mit Phantomspeisung
- 2x Zonen-Selektor (nur hochohmig)
- 2x LINE-OUT
- 11x REC-OUT
- Pro Zone 1x Steuerein-/ und ausgang
- 1x Ausgang für die Netzfernbedienung
- 1x Notfallsteuerausgang



  • Spezifikation

  • A-3606D

    Spannungsversorgung

    100 - 240 V AC, 50 / 60 Hz

    Nennausgangsleistung

    60 W

    Frequenzbereich

    50 Hz - 20 kHz (±3 dB)

    Klirrfaktor

    < 1 % (bei 1kHz, Nennbelastbarkeit)

    Ausgänge

    Lautsprecher: niedrige Impedanz: 8-16 Ω, hohe Impedanz: 100 V

    Aufnahme, Line Out 1+2: 0 dBV, 600 Ω, unsymmetrisch, Cinch-Buchse. Line-Ausgang kann mit Zonen gekoppelt werden.

    Leistungsaufnahme

    40 W (EN 62368-1), 96 W (Nennleistung)

    Verstärker

    Class-D

    Fremdspannungsabstand

    88 dB (A-weighted)

    Anschließbare Mikrofone

    6

    Steuerung

    7x Lautstärke für Eingänge, Bass, Höhen, Master-Lautstärke, Zone-1- und -2-Schalter, Power

    Eingänge

    Eingang 1+2: -60/-20 dBV, 600 Ω, symmetrisch, mit einschaltbarer Phantomspeisung; Eingänge 3+4: -60 dBV, 600 Ω, symmetrisch, mit einschaltbarer Phantomspeisung; alle mit abnehmbaren Schraubklemme; Eingänge 5+6: -60 dBV, 600 Ω, symmetrisch, abnehmbare Schraubklemme / -20 dBV, 10 kΩ, unsymmetrisch, Cinchbuchsen, umschaltbar; Eingang 7: -20 dBV, 10 kΩ, unsymmetrisch, 2 Cinchbuchsen. Endverstärkereingang 0 dBV, 600 Ω, unsymmetrisch, Cinch-Buchse

    Steuereingänge

    4 Kanäle, spannungsfreier Schließereingang, Leerlaufspannung: 35 V DC oder weniger, Kurzschlussstrom: 10 mA oder weniger, abziehbarer Schraubklemme (3,81 mm, 4 Pol)

    Ausgänge

    Lautsprecher: niedrige Impedanz: 8-16 Ω, hohe Impedanz: 100 V

    Aufnahme, Line Out 1+2: 0 dBV, 600 Ω, unsymmetrisch, Cinch-Buchse. Line-Ausgang kann mit Zonen gekoppelt werden.

    Steuerausgänge

    Fernsteuerungs-, Notfall-, Zonensteuerungkontakte: Leerlaufspannung 30 VDC, Steuerstrom 25 mA oder weniger, abnehmbare Schraubklemme

    Max. Luftfeuchtigkeit (im Betrieb)

    bis 85 % r.F. (keine Kondensation)

    Betriebstemperatur

    - 10 °C bis + 40 °C

    Ausführung

    ABS-Kunststoff, lackiert, schwarz, oberflächenbehandeltes Stahlblech

    Abmessungen

    420 x 96.1 x 313.1 mm (B x H x T)

    Zubehör (enthalten)

    Netzkabel (2 m) x 1, Audio Input abnehmbare Anschlussstecker (3 Pins) x 6,

    Steuer-ein/ausgänge abnehmbare Anschlussstecker (4 Pins) x 4,

    Remote Kontroll abnehmbare Anschlussstecker (3 Pins) x 2,

    Lautsprecherausgang abnehmbare Anschlussstecker (6 Pins) x 1, Lautstärkerregler -Abdeckungen x 4

  • Ausschreibungstext
  • Ausschreibungstext zum Produkt:

    The mixer power amplifier shall use digital Class-D technology with active PFC (power factor correction) circuit to achieve a power output of 60 W and shall include 4 microphone inputs and 3 auxiliary inputs and switchable 100 V (83 Ω) line, or 4 - 16 Ω low impedance outputs. It shall be equipped with a 2-channel input BUS and a signal processing function. The mixer power amplifier shall be able to connect to a PC and have the facilities for remote access and settings by using a web browser.



    Inputs 1 and 2 shall be electronically balanced and selectable, offering MIC or LINE. Inputs 3 and 4 shall be fixed electronically balanced 600 Ω inputs. Inputs 1 - 4 shall have the switchable option of 24 V DC phantom power and shall be connected via a 3 pin removable terminal block. Inputs 5 and 6 shall offer either electronically balanced 600 Ω MIC inputs via a 3 pin removable terminal block, or a 10 kΩ unbalanced LINE inputs via two RCA connectors. Input 7 shall be fixed unbalanced 10 kΩ input via two RCA connectors. Power amplifier input shall also be available.



    The mixer power amplifier shall have separate volume controls for each input channel and a master volume control that will adjust all input levels simultaneously.



    The mixer power amplifier shall have two speaker output channels, a REC output, and two LINE outputs.



    The mixer power amplifier shall have an internal chime generator with dedicated volume adjustment allowing a 1-note tone, 2-note tone or a 4-note ascending tone.



    There shall be adjustable ducking facilities to decrease background music while announcements are being broadcast. The mixer power amplifier shall accommodate up to six levels of priority and via the remote control software, it shall be possible to edit the manufacturer’s standard default settings. The device shall also have an emergency priority that will broadcast at full volume even when the equipment is powered OFF and regardless of the set value of the volume controls. It shall be able to mute audio signals from the browser using manual mode.



    Additional equalization parameters can be achieved via the RJ45 network terminal located on the rear panel. By accessing a web browser, status display, setting content display, input priority setting and display, remote volume, network settings, account settings, and firmware updates can also be performed.



    There shall be a visual five LED output level meter and visual LED indication of internal errors, over current, thermal protection, LAN connection, emergency broadcast, priority broadcast and CPU run.



    Power requirements shall be 100 - 240 V AC via a supplied power cord. The device shall have a frequency response of 50 Hz – 20 kHz with separate treble and bass controls located on the front panel.



    The unit shall use 2 space units of a standard EIA component rack space and its dimensions shall be 420 (W) X 96.1 (H) X 313.1(D) mm (16.54" x 3.78" x 12.33"). Weight shall be 5 kg (11.02 lb.) and finished in black ABS resin front panel, with black surface-treated steel plate case.



    Optional extras; Rack Mounting Bracket: MB-25B, Perforated Panel: PFP-1, manufactured by TOA Corporation.





    Manufacturer: TOA Corporation

    Model: A-3606D
