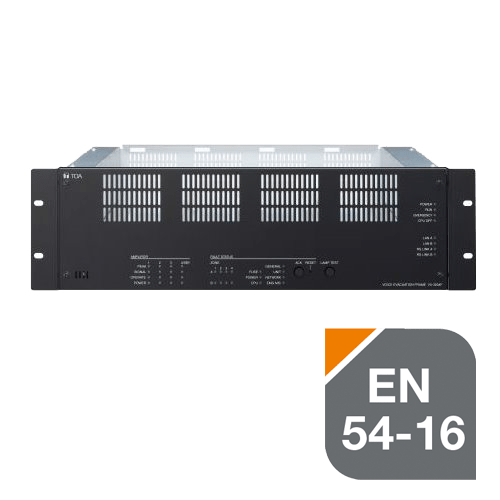

VX-3004F

Rahmen Sprachalarmanlage

Das VX-3004F ist ein Systemrahmen zur Steuerung von Sprachnachrichten des Sprachalarmierungssystem VX-3000 von TOA, das der europäischen Norm EN 54 für Brandmeldeanlagen entspricht. Es verfügt über mehrere Audioeingänge und gibt die verstärkten Audiosignale an die Lautsprecherleitungen aus, insofern die optionalen Leistungsverstärkermodule installiert sind. Gefahrenmeldungen kann eine höhere Priorität zugewiesen werden als den regulären Durchsagen. Dabei können zwei Muster der Gefahrenmeldung gleichzeitig aktiviert werden. Als Netzwerk-basiertes System eignet es sich auch für den Einsatz bei verteilten Standorten. Zu den Vorteilen des VX-3004F-Systemrahmens zählen: Digitale Signalverarbeitung, die eine akustische Anpassung an die verschiedenen Eingangsquellen und die zu beschallenden Räume und Flächen ermöglicht. Automatische Echounterdrückung, die die Rückkopplung akustischer Signale vermindert. VOX-Funktion, die die Start-/Stopp-Steuerung der Durchsage über einen Audio-Trigger ermöglicht. ANC-Funktion (ambient noise control) ermöglicht die Umgebungsgeräuschkontrolle. Dabei unterscheidet die ANC-Funktion zwischen dem Ausgangsgeräusch des Systemrahmens und dem Umgebungsgeräusch. Das Ausgangsgeräusch des Geräts wird nicht als Rauschen erkannt. LED-Anzeigen in der Front des VX-3004F zeigen den Fehlerstatus und den Signalstatus des Leistungsverstärkers an.  Der Systemrahmen verfügt über 4 Lautsprecherausgangskanäle, von denen jeder mit A- und B-Leitungen versehen ist, um eine A/B-Verkabelung der Lautsprecherlinien in den 4 Zonen zu ermöglichen. Es können bis zu 4 Leistungsverstärkermodule montiert werden. Der 4. Verstärker kann entweder als Leistungsverstärker oder als Havarie-Verstärker verwendet werden. Da der VX-3004F über einen Eingangs- / Ausgangsanschluss für den Havarie-Verstärker verfügt, kann der Havarie-Verstärker im eingebauten Zustand von weiteren VX-3000F-Einheiten gemeinsam genutzt werden.

  • Bis zu 4 AB-Zonen, jede mit einem Verstärkermodul (4 A/B Zonen oder 3 A/B Zonen + Havarieverstärker)

  • Alle nach EN 54-16 geforderten Systemmeldungen und Steuerungen

  • Fehlerannzeige für jede Lautsprecherlinie

  • Betriebs- und Audioeingangsanzeige pro Verstärker

  • 8 Steuerausgänge (open-collector) und 8 Steueraugänge (5 A-Relays)

  • 16 Standard- und 2 spannungsgesteuerte Steuereingänge (überwachbar)





  • Spezifikation

  • VX-3004F

    VX-3008F

    VX-3016F

    Spannungsversorgung

    31 V DC (Spannungsbereich: 20 – 40 V DC)

    31 V DC (Spannungsbereich: 20 – 40 V DC)

    31 V DC (Spannungsbereich: 20 – 40 V DC)

    Frequenzbereich

    40 Hz - 20 kHz (±1 dB)

    40 Hz - 20 kHz (±1 dB)

    40 Hz - 20 kHz (±1 dB)

    Klirrfaktor

    < 1 % (bei 1 kHz)

    < 1 % (bei 1 kHz)

    < 1 % (bei 1 kHz)

    Leistungsaufnahme

    max. 85 W bei 31 VDC

    max. 85 W bei 31 VDC

    max. 90 W bei 31 VDC

    Fremdspannungsabstand

    60 dB (oder mehr)

    60 dB (oder mehr)

    60 dB (oder mehr)

    Steuereingänge

    16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel)

    16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel)

    16 (durch Kontakt) + 2 (durch 24 VDC Polaritätswechsel)

    Steuerausgänge

    Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 8

    Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 8

    Open Collector: 8 + 3 (CPU AUS), Relais (125 VDC, 5 A): 16

    Eingang / Ausgang

    Lautsprecherausgänge: 4 AB-Zonen Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung)

    Lautsprecherausgänge: 8 Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung)

    Lautsprecherausgang: 16 Audioeingänge: 4 (Line: -20 dBV / Mic: -60 dBV, wählbare Phantomspeisung)

    Anzeigen

    Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power

    Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power

    Power, Betrieb, CPU aus, LAN Status, RM Status Notfallstatusfehler: Generell, Netzwerk, Notfallmikrofon, Sicherung, Power, CPU, Zonen Verstärkerstatus: Signal, Peak, Betrieb, Power

    Anschluss

    RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2  Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, DC-Eingang, Audioeingänge

    RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2  Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, Erweiterungsausgänge, DC-Eingang, Audioeingänge

    RJ45: Steuereingänge x 2, Steuerausgänge (Open Collector) x 2, DS Link x 1, Sprechstellen x 2, LAN x 2, Analog Link x 2  Abnehmbare Anschlussstecker: Steuerausgänge (Relay), Zonenausgänge, Havarieverstärkerbus, Erweiterungsausgänge, DC-Eingang, Audioeingänge

    Audioeingang

    4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable

    4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable

    4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable

    Max. Luftfeuchtigkeit (im Betrieb)

    90 % oder weniger

    90 % oder weniger

    90 % oder weniger

    Betriebstemperatur

    -5 °C bis +45 °C

    -5 °C bis +45 °C

    -5 °C bis +45 °C

    Ausführung

    Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz

    Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz

    Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz

    Abmessungen

    482 x 132.6 x 345 mm (B x H x T)

    482 x 132.6 x 345 mm (B x H x T)

    482 x 132.6 x 345 mm (B x H x T)

    Gewicht

    7.6 kg

    7.9 kg

    7.9 kg

    Zubehör (enthalten)

    CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 2, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 2, abnehmbarer Anschlussstecker (17 Pins) x 1, Ferritkabelklemme x 2

    CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 6, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 2, abnehmbarer Anschlussstecker (17 Pins) x 1, Ferritkabelklemme x 2

    CD (PC Setting Software) x 1, abnehmbarer Anschlussstecker (2 Pins) x 4, abnehmbarer Anschlussstecker (4 Pins) x 1, abnehmbarer Anschlussstecker (6 Pins) x 2, abnehmbarer Anschlussstecker (12 Pins) x 4, abnehmbarer Anschlussstecker (17 Pins) x 2, Ferritkabelklemme x 2

  • Ausschreibungstext
  •  Ausschreibungstext zum Produkt:


    Grundrahmen für 4 Verstärkermodule mit 8 überwachten Lautsprecherlinienausgängen (4 AB-Kreise). Wahlweise kann ein Verstärkermodul als Havarieverstärker konfiguriert werden. Die Linienüberwachung kann per Impedanzmessung oder mittels eines Linienendmoduls erfolgen. Die Einstellung der Impedanzabweichungen für die Erkennung einer Unterbrechung oder eines Kurzschlusses können für jeden Ausgang getrennt eingestellt werden.
    Der Grundrahmen verfügt über 4 allgemeine symmetrische Audioeingänge (Mikrofon (mit oder ohne Phantomspeisung)/ Linienpegel) und zwei Eingänge für bis zu 8 Sprechstellen (Bussystem). Dazu kommen 16 Steuereingänge für Kontakte, 2 Steuereingänge zur Spannungssteuerung, 8 „open-collector“- und 8 Relais-Steuerausgänge, zwei Netzwerkanschlüsse (Ethernet) mit Switch-Funktion und RSTP für Redundanz sowie einen redundanten Spannungseingang mit Überwachung zur Stromversorgung.
    Alle gemäß EN 54-16 geforderten optischen und akustischen Anzeigen und Bedienelemente befinden sich auf der Frontblende. Weitere Anzeigen sind vorhanden für Störungen jeder Lautsprecherlinie, CPU-Status, Netzwerk-Status, Status der Sprechstellenleitungen, Verstärkerstatus sowie Signalanwesenheit und Übersteuerung für jeden Verstärkerkanal.
    Die Konfigurationssoftware ist im Preis inbegriffen.
    Übertragungsbereich (mit Verstärkern): 40 – 16.000 Hz
    Signal-Rauschabstand: > 105 dB (A-gewichtet, 100 V)
    Klirrfaktor: < 1% (1 kHz, Nennleistung)
    Relais-Steuerausgänge: max. 5A, 40V= oder 125V~
    Versorgungsspannung: 31 V=
    Spannungsarbeitsbereich: 20 V= bis 34 V=
    Fabrikat: TOA
    Typ: VX-3004F
