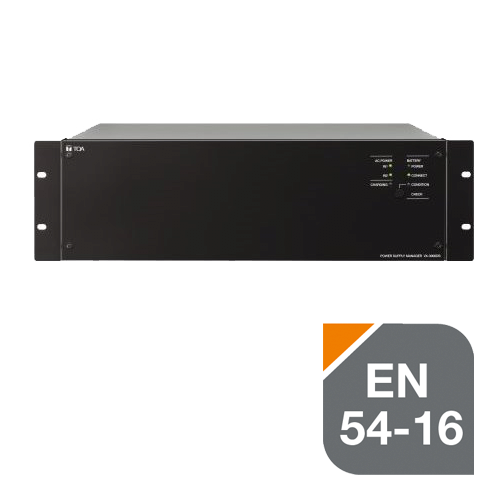

VX-3000DS

Notstromversorgung

Der VX-3000DS ist ein Manager für Energieversorgung in Notfällen für die Systeme SX-2000, VX-2000 und VM-3000. Es handelt sich um ein 3 HE-Rackeinbaugerät, das mit einem Batterieladegerät und einem Dual-Schaltnetzteil ausgestattet ist. Das Design ist somit platzsparend, energiesparend und leicht. VX-3000DS ist wartungsfreundlich, da sich Funktionseinstellschalter und Abschaltschalter in der Frontplatte befinden. Der Austausch der Sicherung kann auf der Rückseite des Gerätes durchgeführt werden.

  • Versorgung des gesamten Systems mit Gleichspannung

  • Kombination von zwei integrierten Netzteilen und einer leistungsstarken Ladeeinheit

  • Bei Netzausfall automatische Umschaltung auf Akkubetrieb

  • VX-3000DS: EN 54-4 zertifiziert, Zertifikat-Nr. 1134-CPR-137





  • Spezifikation

  • VX-3000DS

    Spannungsversorgung

    220 - 230 V AC, 50 / 60 Hz

    Ausgänge

    Gleichspannungsausgang:

    8 x 31 V (19 – 33 V) je 25 A max., M4 Schraubklemme

    3 x 31 V (19 – 33 V) je 5 A max., steckbarer Schraubklemmenblock (3 x 2-polig)

    1 x 24 V (16 – 25 V) 0,3 A max., steckbarer Schraubklemmenblock (1 x 2-polig)

    Lademethode

    Erhaltungsladung mit Temperaturkompensation

    Ladespannung

    27,3 V ±0,3 V (bei 25 ˚C), Temperaturkompensationskoeffizienz: -40 mV/ ˚C

    Batterieanschluss

    1 Paar, Plus-Minus-Pol, für Kabel mit Durchmesser: AWG 6 - AWG 0 (AWG 1/0) (16 mm2 - 50 mm2 )

    Steueranschluss

    RJ45-Anschluss zum Anschluss an das System und zur Kaskadierung von bis zu 4 VX-3000DS bzw. 4 VX-3150DS Cat 5 STP/FTP Kabel (TIA/EIA-568A Standard)

    DS LINK IN/OUT

    Steuersignale: Batterieprüfung, Status Gleichspannung / Wechselspannung, Ladegerätfehler, Batteriefehler

    Statusanzeigen

    Netzanzeige AC Power IN 1 & IN 2 (grün), Ladeanzeige (grün), Batteriestatusanzeige (grün), Batterieanschlussanzeige (grün), Batterieprüfanzeige (grün)

    Leistungsaufnahme

    2800 W max. (mit Ladebetrieb),

    350 W (EN 60065)

    Max. Luftfeuchtigkeit (im Betrieb)

    90 % RH oder weniger (keine Kondensation)

    Betriebstemperatur

    -5 °C bis +45 °C

    Ausführung

    Stahlblechplatte, oberflächenbehandelt, 30 % Glanz, lackiert, schwarz

    Abmessungen

    482 x 132.6 x 400.5 mm (B x H x T)

    Gewicht

    11.8 kg

    Zubehör (enthalten)

    Sicherung (T8A H) x 2, Sicherung (T6.3A L) x 2, KFZ-Sicherung (35 A) x 2, Schrankmontageschraube (mit Unterlegscheiber) x 4, Netzkabel (2 m) x 2, Befestigungshaken x 4, Befestigungsschlaufe x 4, wärmedämmende Folie x 1, CAT5-STP-Kabel (3 m) x 1, Ferritklemme x 1

  • Ausschreibungstext
  • Ausschreibungstext zum Produkt:

    Stromversorgungs-Manager zur Spannungsversorgung von Sprachalarmzentralen (SAA) über Netz und Batterien mit redundanten hocheffizienten Schaltnetzteilen.
     Automatische Umschaltung von Netzbetrieb auf Batterie-betrieb bei Netzausfall. Ladung und Ladungserhaltung der Batterien mit temperaturabhängiger Regelung der Batterieladespannung. Für gekapselte Blei-Gel Akkumulatoren mit insgesamt 24 V- ab 24 Ah bis 200 Ah.
     Anzeige von Netz- oder Batteriestromversorgung, Batterie-verbindung, Ladung und Batterieprüfung.
     Alle Funktionen gemäß VDE 0828-1 (EN 60849), VDE 0833-4 und EN 54-4: u.a. Überwachung des Ladegeräts, der Sicherungen, der Batterie und seiner Zuleitungen.
     8 einzeln abgesicherte Gleichspannungsausgänge mit bis zu 25 A Belastbarkeit über Schraubklemmen, 3 Gleichspannungsausgänge mit bis zu 5 A Belastbarkeit sowie ein geregelter Spannungsausgang 24 V mit 0,3 A Belastbarkeit über abnehmbare Schraubklemmen. Alle Sicherungen einfach von hinten austauschbar.
     Spannungsversorgung: 230V~, 50/60 Hz
     Nennleistungsabgabe: 2250 W, 2780 W Spitze
     Akkumulatoren: Blei-Gel, bis 200 Ah
     Abmessungen: 19-Zoll Einbaugerät mit 3 HE


     Fabrikat: TOA
     Typ: VX-3000DS
