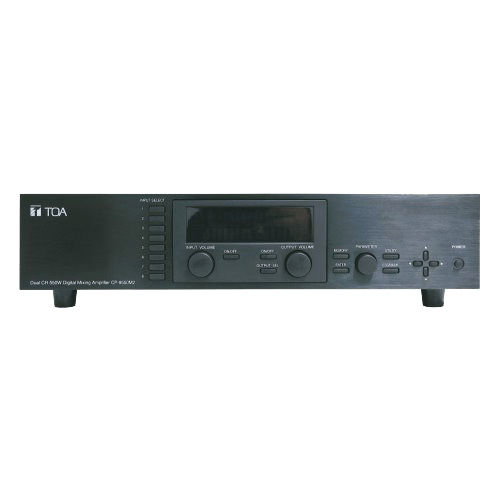

CP-9500M2 | |||
Spannungsversorgung | 220 - 240 V AC, 50 / 60 Hz | 220 - 240 V AC, 50 / 60 Hz | 220 - 240 V AC, 50 / 60 Hz |
Nennausgangsleistung | 500 W x2 | 550 W x2 | |
Frequenzbereich | 20 Hz - 20 kHz (+1 / -3 dB) | 20 Hz - 20 kHz (+1 / -3 dB) | 20 Hz - 20 kHz (+1 / -3 dB) |
Klirrfaktor | < 0,3 % | < 0,3 % | < 0,008 % |
Ausgänge | 100 V, 500 W, 20 Ω Schraubklemme 2 Lautsprecherausgänge | 550 W x 2 (4 Ω), 350 W x 2 (8 Ω), Neutrik NL4MD-H-1 x 2 2 Lautsprecherausgänge | Max. 8 Kanäle, 2 eingebaute, ausbaubar mit weiteren Modulen: 0 dBV, 600 Ω, symmetrisch, steckbarer Schraubklemmenblock (3-polig) |
Leistungsaufnahme | 220 W | 253 W | 40 W |
Verstärker | Class D | Class D | |
Fremdspannungsabstand | 85 dB (20 Hz-20 kHz, alle flach oder aus, Ausgangslautstärke auf Minimum) | 85 dB (20 Hz-20 kHz, alle flach oder aus, Ausgangslautstärke auf Minimum) | 90 dB |
Anzahl Kanäle | 8 | 8 | |
Anschließbare Mikrofone | 8 | 8 | |
Eingänge | 2, max. 8 (mit optionalen Modulen) | 2, max. 8 (mit optionalen Modulen) | Eingänge Max. 8 Kanäle, modular (Module optional) |
Steuereingänge | RS-232C, Sub-D (9-polig) für Einstellung per PC oder Steuerung durch AMX, Crestron o.ä., | RS-232C, Sub-D (9-polig) für Einstellung per PC oder Steuerung durch AMX, Crestron o.ä., | |
Ausgänge | 100 V, 500 W, 20 Ω Schraubklemme 2 Lautsprecherausgänge | 550 W x 2 (4 Ω), 350 W x 2 (8 Ω), Neutrik NL4MD-H-1 x 2 2 Lautsprecherausgänge | Max. 8 Kanäle, 2 eingebaute, ausbaubar mit weiteren Modulen: 0 dBV, 600 Ω, symmetrisch, steckbarer Schraubklemmenblock (3-polig) |
Steuerausgänge | 4 (offener Kollektor, Stehspannung 27 V DC, Steuerstrom 50 mA), steckbarer Schraubklemmenblock (14-polig) | 4 (offener Kollektor, Stehspannung 27 V DC, Steuerstrom 50 mA), steckbarer Schraubklemmenblock (14-polig) | |
Max. Luftfeuchtigkeit (im Betrieb) | 35% bis 80% | 35% bis 80% | 35 % bis 80 % relative Feuchte (keine Kondensation) |
Ausführung | Aluminium, Stahlblechplatte, strichgeschliffen, schwarz | Aluminium, Stahlblechplatte, strichgeschliffen, schwarz | Aluminium, schwarz |
Abmessungen | 420 x 107.6 x 415 mm (B x H x T) | 420 x 107.6 x 415 mm (B x H x T) | 420 x 107.6 x 353 mm (B x H x T) |
Gewicht | 9.6 kg | 9.6 kg | 6 kg |
Zubehör (enthalten) | Netzkabel (EUR/UK) x 2, Rackmontagehalterung x 2, Befestigungsschraube für Halterung (M4x16) x 4, abnehmbarer Anschlussstecker (3-polig) x 2, abnehmbarer Anschlussstecker (14-polig) x 1, CD-ROM x 1, Startanleitung x 1, Klemmleistenabdeckung x 4, Befestigungsschraube für Klemmleistenabdeckung (M4x8) x 2 | Netzkabel (EUR/UK) x 2, Rackmontagehalterung x 2, Befestigungsschraube für Halterung (M4x16) x 4, abnehmbarer Anschlussstecker (3-polig) x 2, abnehmbarer Anschlussstecker (14-polig) x 1, CD-ROM x 1, Startanleitung x 1, Klemmleistenabdeckung x 4, Befestigungsschraube für Klemmleistenabdeckung (M4x8) x 2 | Netzkabel (2 m) x 1, Rack-Montagewinkel x 2, Befestigungsschraube x 4, Blindplatte x 7, Blindabdeckung x 14, Abnehmbarer Anschlussstecker (3 Pins) x 1, CD x 1 |
Anzeigen | Alpha-numerische Anzeige (Speichername, Parametergröße ...), Kommunikation, Fehler, 12 3-farbige Bargraph-Aussteuerungsanzeigen für Ein- u. Ausgangspegel/Faderstellung, Kanal ein | ||
Übersprechen | 64 dB or more (at 20 kHz) | ||
A/D, D/A Wandler | 24 Bit DAC | ||
Steuerung | Eingangskanalwahl, Lautstärkeregler und Ein/Aus-Schalter; Ausgangskanalwahl, Lautstärkeregler und Ein/Aus-Schalter; Speicher-/Funktionstaste mit Parameterregler; Eingabe-/Rückgabetaste; Aufwärts-/Abwärts-/Links-/Rechts-Tasten; Power | ||
Equalizer / Filter | Klangregelung (Bass, Höhen je ±12 dB), 10 parametrische Equalizer (20-20000 Hz, ±12 dB, Q: 0,3 ... 5), 10 EQ-Presets für TOA Lautsprecher (30 mit Software), Hoch- und Tiefpass (je 12 dB/Okt, 20-20000 Hz), | ||
Kompressor | 5 Pesets (für verschiedene Anwendungen optimiert) | ||
Delay | 0 ... 40 ms | ||
Matrix | 8 x 8 | ||
Weitere Funktionen | 32 Szenen (speicherbare Einstellungen); Tastensperre | ||
PC Software | inklusive | ||
Betriebstemperatur | -10 °C bis +40 °C |
Ausschreibungstext zum Produkt:
