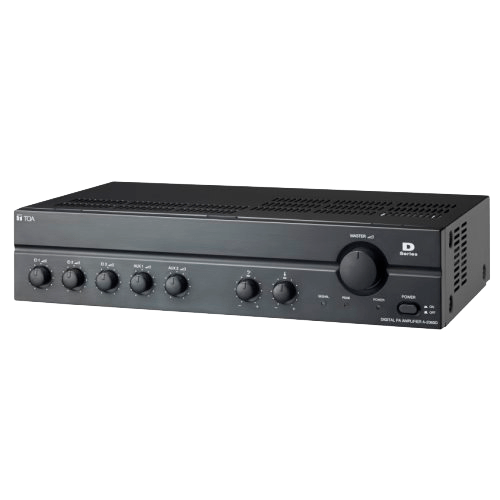

A-2060D

Digitale Mischverstärker


Der A-2060D-EB ist ein preisgünstiger Mischverstärker, der sich für die Übertragung von Durchsagen oder Hintergrundmusik in Schulen, Büros, Geschäften, Fabriken, Moscheen, Kirchen und großen Räumen eignet.

  • 3 Mikrofoneingänge, 2 AUX-Eingänge und 1 Aufnahmeausgang
  • DD-Varienten mit 2 Klinkeneingängen und 1 5-poligen DIN-Stecker
  • D-Varianten mit 3 Klinkeneingängen
  • 100 V Lautsprecherausgang
  • Unabhängige Klangregelung für Bässe und Höhen
  • Mikrofoneingang 1 mit Phantomspeisung und Stummschaltung
  • Integrierter Überlastschutz
  • Verfügbar in 30 W, 60 W, 120 W and 240 W Nennausgangsleistung

  • Spezifikation

  • A-2060D

    A-2030D

    A-2120D

    A-2240D

    Spannungsversorgung

    220 - 240 V AC, 50 / 60 Hz

    220 - 240 V AC, 50 / 60 Hz

    220 - 240 V AC, 50 / 60 Hz

    220 - 240 V AC, 50 / 60 Hz

    Nennausgangsleistung

    60 W

    30 W

    120 W

    240 W

    Frequenzbereich

    50 Hz - 20 kHz (±3 dB)

    50 Hz - 20 kHz (±3 dB)

    50 Hz - 20 kHz (±3 dB)

    50 Hz - 20 kHz (±3 dB)

    Klirrfaktor

    < 1 % (bei 1 kHz, 1/3 Nennleistung)

    < 1 % (bei 1 kHz, 1/3 Nennleistung)

    < 1 % (bei 1 kHz, 1/3 Nennleistung)

    < 1 % (bei 1 kHz, 1/3 Nennleistung)

    Ausgänge

    100 V (170 Ohm)

    Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

    100 V (330 Ohm)

    Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

    100 V (83 Ohm)

    Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

    100 V (42 Ohm)

    Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

    Leistungsaufnahme

    16 W

    12 W (EN 62368-1, 1/8 Nennleistung)

    34 W

    48 W

    Verstärker

    Class D

    Class D

    Class D

    Class D

    Stromaufnahme

    EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping)

    EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping)

    EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping)

    EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping)

    Fremdspannungsabstand

    60 dB (oder mehr)

    60 dB (oder mehr)

    60 dB (oder mehr)

    60 dB (oder mehr)

    Anzahl Kanäle

    1

    1

    1

    1

    Anschließbare Mikrofone

    3

    3

    3

    3

    Eingänge

    MIC 1 – 3: -60 dBV, 600 Ω, symmetrisch, Klinkenbuchse, MIC1: Phantomspeisung +21V

    AUX1, 2: -20 dBV, 10 kΩ, unsymmetrisch, Cinch

    MIC 1 – 3: -60 dBV, 600 Ω, symmetrisch, Klinkenbuchse, MIC1: Phantomspeisung +21V

    AUX1, 2: -20 dBV, 10 kΩ, unsymmetrisch, Cinch

    MIC 1-3: -60dBV, 600 Ohm, symmetrisch, Klinkenbuchse
     AUX 1-2: -20 dBV, 10 kOhm, unsymmetrisch Cinch

    MIC 1-3: -60dBV, 600 Ohm, symmetrisch, Klinkenstecker, MIC1: Phantomspeisung +21V
     AUX 1-2: -20 dBV, 10 kOhm, unsymmetrisch, Cinchbuchse

    Ausgänge

    100 V (170 Ohm)

    Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

    100 V (330 Ohm)

    Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

    100 V (83 Ohm)

    Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

    100 V (42 Ohm)

    Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

    Ausführung

    ABS-Kunststoff, Stahlblechplatte, schwarz

    ABS-Kunststoff, Stahlblechplatte, schwarz

    ABS-Kunststoff, Stahlblechplatte, schwarz

    ABS-Kunststoff, Stahlblechplatte, schwarz

    Abmessungen

    420 x 100.6 x 280.3 mm (B x H x T)

    420 x 100.6 x 280.3 mm (B x H x T)

    420 x 100.6 x 280.3 mm (B x H x T)

    420 x 100.6 x 280.3 mm (B x H x T)

    Gewicht

    4.6 kg

    4 kg

    4 kg

    4 kg

  • Ausschreibungstext
  • Ausschreibungstext zum Produkt:

    Der Mischverstärker ist mit stromsparender Digitaltechnik ausgestattet, wird mit 230V AC betrieben und verfügt über einen Netzschalter und eine Betriebsanzeige auf der Vorderseite. Mit ihm lassen sich bis zu 3 symmetrische MIC- (Klinkenstecker) und 2 unsymmetrische AUX-Eingänge (Cinch-Buchsen) mischen und steuern. Die Lautsprecherausgänge sind symmetrisch (erdfrei) und hochohmig, ein niederohmigen REC-Ausgang ist ebenfalls vorhanden. Der Verstärker erfüllt die folgenden Leistungskriterien:  Ausgangsleistung: 60W bei weniger als 1 % THD (bei 1 kHz, 1/3 Nennleistung). Frequenzgang: 50 Hz bis 20 kHz (+/-3 dB) mit einem SNR von über 60 dB. MIC1: Phantomspeisung (DC +21 V) und Stummschaltung (von anderen Eingangssignalen durch 0 - 30 dB Dämpfung). Klangregelungen: Bass +/-10 dB bei 100 Hz, Höhen +/-10 dB bei 10 kHz. Leistungs-, Signal- und Spitzenwertanzeigen sind vorhanden. Die Frontplatte besteht aus schwarzem ABS-Kunststoff, das Gehäuse aus schwarzem Stahlblech. Die Abmessungen betragen 420 (B) x 100,6 (H) x 280,3 (T) mm, das Gewicht 4,0 kg.

     Der Mischverstärker ist ein TOA-Modell A-2060D.


  • Download
  • BroschüreDatenblattBedienungsanleitung



A-2060D

A-2030D

A-2120D

A-2240D

Spannungsversorgung

220 - 240 V AC, 50 / 60 Hz

220 - 240 V AC, 50 / 60 Hz

220 - 240 V AC, 50 / 60 Hz

220 - 240 V AC, 50 / 60 Hz

Nennausgangsleistung

60 W

30 W

120 W

240 W

Frequenzbereich

50 Hz - 20 kHz (±3 dB)

50 Hz - 20 kHz (±3 dB)

50 Hz - 20 kHz (±3 dB)

50 Hz - 20 kHz (±3 dB)

Klirrfaktor

< 1 % (bei 1 kHz, 1/3 Nennleistung)

< 1 % (bei 1 kHz, 1/3 Nennleistung)

< 1 % (bei 1 kHz, 1/3 Nennleistung)

< 1 % (bei 1 kHz, 1/3 Nennleistung)

Ausgänge

100 V (170 Ohm)

Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

100 V (330 Ohm)

Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

100 V (83 Ohm)

Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

100 V (42 Ohm)

Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

Leistungsaufnahme

16 W

12 W (EN 62368-1, 1/8 Nennleistung)

34 W

48 W

Verstärker

Class D

Class D

Class D

Class D

Stromaufnahme

EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping)

EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping)

EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping)

EN 62368-1 (AC-Netzbetrieb bei 1/8 maximaler Leistung ohne Clipping)

Fremdspannungsabstand

60 dB (oder mehr)

60 dB (oder mehr)

60 dB (oder mehr)

60 dB (oder mehr)

Anzahl Kanäle

1

1

1

1

Anschließbare Mikrofone

3

3

3

3

Eingänge

MIC 1 – 3: -60 dBV, 600 Ω, symmetrisch, Klinkenbuchse, MIC1: Phantomspeisung +21V

AUX1, 2: -20 dBV, 10 kΩ, unsymmetrisch, Cinch

MIC 1 – 3: -60 dBV, 600 Ω, symmetrisch, Klinkenbuchse, MIC1: Phantomspeisung +21V

AUX1, 2: -20 dBV, 10 kΩ, unsymmetrisch, Cinch

MIC 1-3: -60dBV, 600 Ohm, symmetrisch, Klinkenbuchse
 AUX 1-2: -20 dBV, 10 kOhm, unsymmetrisch Cinch

MIC 1-3: -60dBV, 600 Ohm, symmetrisch, Klinkenstecker, MIC1: Phantomspeisung +21V
 AUX 1-2: -20 dBV, 10 kOhm, unsymmetrisch, Cinchbuchse

Ausgänge

100 V (170 Ohm)

Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

100 V (330 Ohm)

Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

100 V (83 Ohm)

Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

100 V (42 Ohm)

Lautsprecher: symmetrisch (potenzialfrei) / Aufnahme: 0 dBV, 600 Ω, unsymmetrisch, Cinch

Ausführung

ABS-Kunststoff, Stahlblechplatte, schwarz

ABS-Kunststoff, Stahlblechplatte, schwarz

ABS-Kunststoff, Stahlblechplatte, schwarz

ABS-Kunststoff, Stahlblechplatte, schwarz

Abmessungen

420 x 100.6 x 280.3 mm (B x H x T)

420 x 100.6 x 280.3 mm (B x H x T)

420 x 100.6 x 280.3 mm (B x H x T)

420 x 100.6 x 280.3 mm (B x H x T)

Gewicht

4.6 kg

4 kg

4 kg

4 kg

Ausschreibungstext zum Produkt:

Der Mischverstärker ist mit stromsparender Digitaltechnik ausgestattet, wird mit 230V AC betrieben und verfügt über einen Netzschalter und eine Betriebsanzeige auf der Vorderseite. Mit ihm lassen sich bis zu 3 symmetrische MIC- (Klinkenstecker) und 2 unsymmetrische AUX-Eingänge (Cinch-Buchsen) mischen und steuern. Die Lautsprecherausgänge sind symmetrisch (erdfrei) und hochohmig, ein niederohmigen REC-Ausgang ist ebenfalls vorhanden. Der Verstärker erfüllt die folgenden Leistungskriterien:  Ausgangsleistung: 60W bei weniger als 1 % THD (bei 1 kHz, 1/3 Nennleistung). Frequenzgang: 50 Hz bis 20 kHz (+/-3 dB) mit einem SNR von über 60 dB. MIC1: Phantomspeisung (DC +21 V) und Stummschaltung (von anderen Eingangssignalen durch 0 - 30 dB Dämpfung). Klangregelungen: Bass +/-10 dB bei 100 Hz, Höhen +/-10 dB bei 10 kHz. Leistungs-, Signal- und Spitzenwertanzeigen sind vorhanden. Die Frontplatte besteht aus schwarzem ABS-Kunststoff, das Gehäuse aus schwarzem Stahlblech. Die Abmessungen betragen 420 (B) x 100,6 (H) x 280,3 (T) mm, das Gewicht 4,0 kg.

 Der Mischverstärker ist ein TOA-Modell A-2060D.


BroschüreDatenblattBedienungsanleitung
